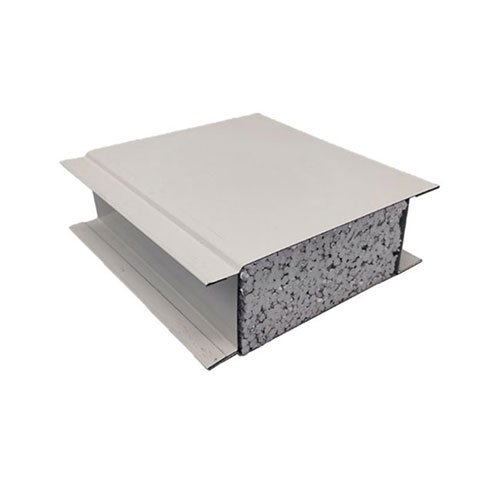

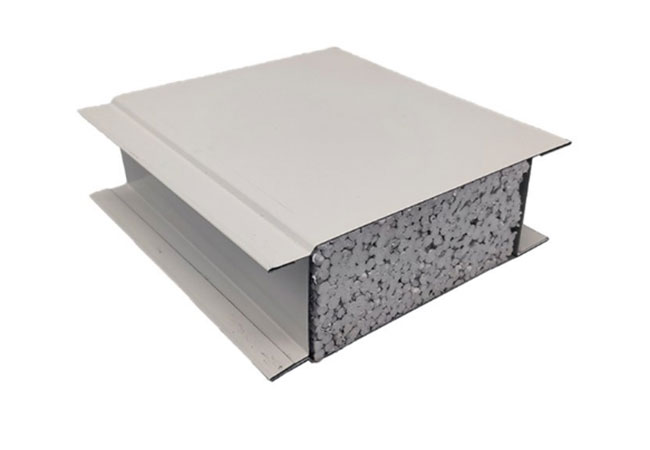

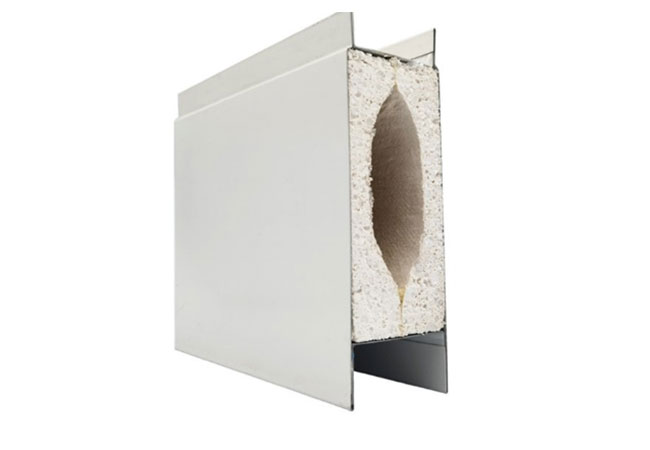

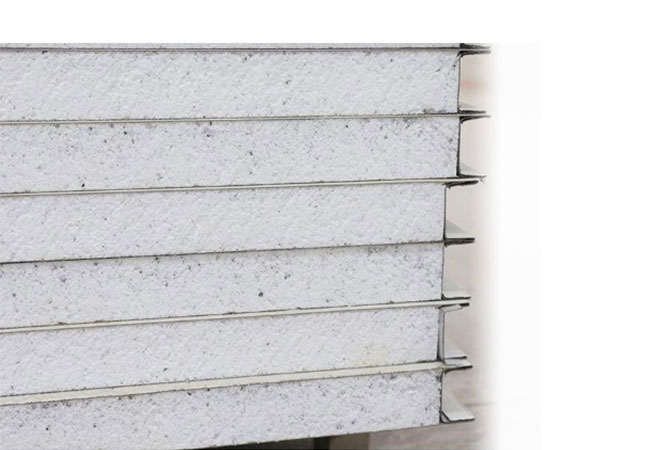

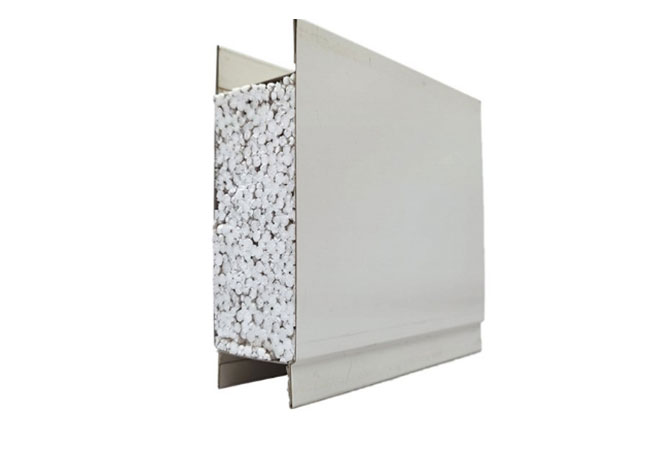

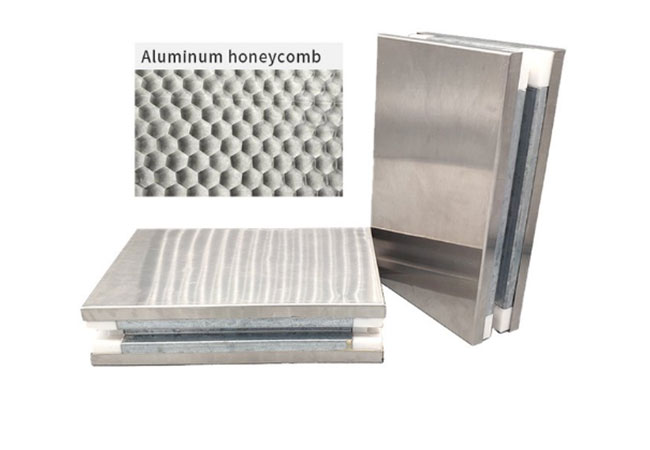

Асептикалық бөлу тақтасы

Құрылыс материалдарын өндіруші ретінде Jason Building Materials айқас ластануды болдырмауға арналған асептикалық аралық панельдерді ұсынады. Бұл панельдердің біркелкі қалыңдығы, берік құрылымы және ұзақ уақыт бойы стерильділігін сақтайтын су өткізбейтін, оңай тазартылатын беттері бар; қосымша, олар ыңғайлы орнатуға, бөлшектеуге және икемді қайта конфигурациялауға мүмкіндік беретін жеңіл дизайнмен мақтана алады.

Асептикалық бөлімдер панелі дегеніміз не

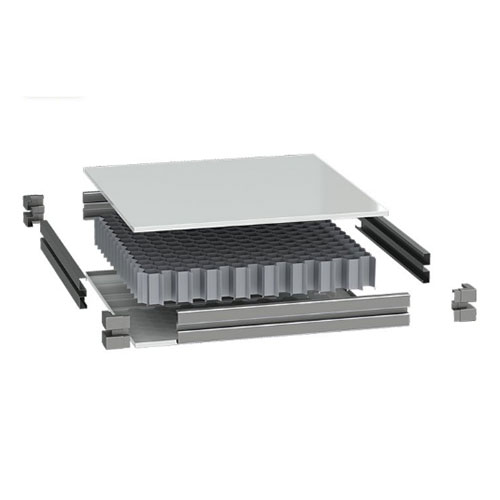

Асептикалық қалқа панелі - бұл аймақаралық ауа айналымы мен ластану диффузиясы мәселелерін шешетін, дизайнның негізгі бағыты ретінде таза аймақтарға бөлінген тазарту панелі. Кәдімгі қалқа панельдерден негізгі айырмашылығы әр орнатылған панель арасында қос тығыздағыш тосқауыл құрайтын төрт қырлы сатылы тығыздағыш құрылымында жатыр.

Сонымен қатар, аралық панельдер мен төбелер мен едендер арасындағы қосылыстарда арнайы тығыздағыштар конфигурацияланады, бұл әрбір тәуелсіз кеңістік үшін герметикалықты қамтамасыз етеді және әртүрлі тазалық деңгейіндегі аумақтар арасындағы ауаның көлденең ағынын болдырмайды.

Бөлімдерді асептикалық аймақтарға бөлу дизайнының негізгі нүктелері

Асептикалық қалқа панельдері бар бөлімді жобалауда назар аудару керек үш негізгі түйін:

Ауа қысымының градиентті аймақтарға бөлу— оң қысым айырмашылығы5 – 15 Паәртүрлі тазалық деңгейіндегі аумақтар арасында сақталуы керек. Бөлгіш панельдердің жалпы герметикалығы қысым айырмашылығының тұрақтылығына тікелей әсер етеді.

Материалды тасымалдау изоляциясы— Цех материалдарының өту жолдары үшін буферлік бөлмелер немесе өтпелі терезелер ұсынылады. Аймақаралық ауа ағынының алмасуын болдырмау үшін аралық панельдердегі саңылауларды тығыздау керек.

Персоналға қол жеткізуді бақылау— Әр түрлі аймақтар арасында ауа душтары немесе киім ауыстыратын бөлмелер орнатылған. Есік саңылауларының айналасындағы аралық панельдер арматураны қажет етеді, құрылымдық беріктігін арттыру үшін металл есік жақтаулары орнатылған.

Ауа ағынын ұйымдастыру схемасын аймақтарға бөлуді жобалау кезеңінде әр аймақ үшін қысым айырмашылығының бағыты мен ауаның ауысу жылдамдығына қойылатын талаптарды нақтылай отырып, сызу ұсынылады, содан кейін қалқа панелінің орналасуын және таңдауды жалғастырыңыз. Jiesen командасы егжей-тегжейлі сызба дизайнына қолдау көрсете алады.

Техникалық сипаттамалар Негізгі нүктелер

Панель қалыңдығы:50мм (стандартты) / 75мм / 100мм

Негізгі материалдың тығыздығы:Тас жүн ≥ 120кг/м³ / ПУ шамамен 40 – 45кг/м³

Тығыздау әдісі:Тіл мен ойық + EPDM тығыздау жолақтары / Алюминий қорытпасы киль + қуыс тығыздағыш

Герметикалық сынақ:Ауа ағу жылдамдығы ≤2%қысым айырмашылығы 50Па төмен

Дыбыс оқшаулау өнімділігі:RW ≥ 30дБ (қалыңдығы 50 мм PU) / RW ≥ 35 дБ (қалыңдығы 75 мм тас жүн)

Соққыға төзімділік:10 кг құм дорбасы 1 м биіктіктен құлады, панельге енетін зақым жоқ

Қолданбалы салалар және сценарийлер

Фармацевтикалық кәсіпорынды толтыру цехтары— Айқас ластануды болдырмау үшін әртүрлі дәрілік сорттар арасындағы физикалық оқшаулау

Тағамдық қоспаларды өндіру цехтары— Қышқылды және сілтілі өндіріс аймақтарын бөлу

PE қаптарын толтыру шеберханалары— Толтыру алаңы мен сыртқы орауыш материалдарын сақтау орны арасындағы таза оқшаулау

Косметика эмульсиялау шеберханалары— Эмульсияға арналған резервуар аймағы мен демалыс аймағы арасындағы аймақтарды бақылау

Үшінші тараптың сынақ зертханалары— Микробиология кабинеттері мен физикалық-химиялық кабинеттер арасындағы қатты қалқалар

Шыны қалқалармен салыстыру

Шыны қалқалар жарықтың жақсы өтуін қамтамасыз етеді, бірақ толық герметизацияға қол жеткізе алмайды (шыны мен киль арасындағы саңылауларда тығыздағыш қажет, тығыздағыштың ұзақ мерзімді қартаюы мен қопсыту қаупі бар). Олар сондай-ақ ауыр (шамамен 10 мм шыңдалған шыны).25 кг/м²).

Асептикалық аралық панельдер мөлдір емес болса да, бақылау терезелерін қабырғаға орынды орнатуға болады (екі қабатты герметикалық шыны бақылау терезелері, өлшемі300мм × 400мм, қабырғаның қалыңдығымен бірдей), тығыздағыштың тұтастығын сақтай отырып, көрнекі талаптарға сай.

Бөлгіш панельдердің құны шамамен40% – 50%шыныдан жақсырақ жылу және дыбыс оқшаулау көрсеткіштері бар шыны қалқалар.

Теңшеу нұсқаулары

Бөлім панельдерін келесі параметрлер бойынша теңшеуге болады:

Панельдің ашылуы— Бақылау терезелері, өтетін терезелер, желдеткіш саңылаулар үшін резервтік позициялар, зауытта алдын ала кесілген, тікелей жерде орнатылған.

Арнайы пішінді панельдер— Тік бұрышты емес бұрыштар немесе көпбұрышты шеберханалар үшін CAD сызбаларын, нақты бұрыштарға сәйкес теңшелген өндірісті қамтамасыз етіңіз.

Бағандарды қаптау панельдері— Зауыттың болат құрылымын орауға арналған бағандарды, U-тәрізді немесе L-тәрізді тапсырыс бойынша өндірісті, бір реттік зауыттық қалыптау орнында қосылуды азайтады.

Қолдану жағдайы

Цзянсу провинциясындағы фармацевтикалық кәсіпорында қатты дайындық цехы екі көршілес өндіріс желісін — цефалоспорин препараттарын шығаратын А өндірістік желісі мен қарапайым ауызша препараттарды шығаратын В өндірістік желісін толық физикалық оқшаулауды талап етті.

Екі аймақ арасында ауаның көлденең ағынына немесе персоналдың өзара ластануына жол берілмеді.Қалыңдығы 75 мм тас жүннен жасалған асептикалық қалқа панельдерітөбеден құрылымдық еден плитасына дейін бос орындарсыз созылатын қалқа таңдалды. Барлық қабырғадағы құбыр саңылаулары тығыздалған.

Аяқталғаннан кейінгі қысым айырмашылығын сынау нәтижелері:12Паіргелес аймақтар арасында оң қысым айырмашылығы сақталды, аймақтар бойынша бөлшектердің диффузиясы анықталмады.

Әртүрлі аймақтарға бөлу деңгейіндегі бөлім конфигурациясының анықтамасы

Жиі қойылатын сұрақтар

1-сұрақ: Асептикалық қалқа панелі мен қарапайым қалқа панелінің айырмашылығы неде?

A1: Негізгі айырмашылық төрт қырлы сатылы тығыздағыш құрылымында, әрбір орнатылған панельдің арасында қос тығыздағыш бөгет қалыптастырады. Кәдімгі қалқа панельдері әдетте әртүрлі тазалық аймақтары арасындағы герметикалықты қамтамасыз ете алмайтын тығыздағыш өңдеусіз қарапайым тізе буындарын пайдаланады.

2-сұрақ: Әр түрлі тазалық аймақтары арасындағы қысым айырмашылығының тұрақтылығын қалай қамтамасыз етуге болады?

A2: Тығыздалған қалқа панельдерін пайдаланудан басқа, қысым айырмашылығының тұрақтылығы кеңістікті, соның ішінде төбені, еденді, құбыр саңылауларын және есік саңылауларын жалпы герметизациялауды талап етеді. Орнатқаннан кейін жүйенің герметикалық жұмысын тексеру үшін жан-жақты герметикалық сынақтан өткізу ұсынылады.
